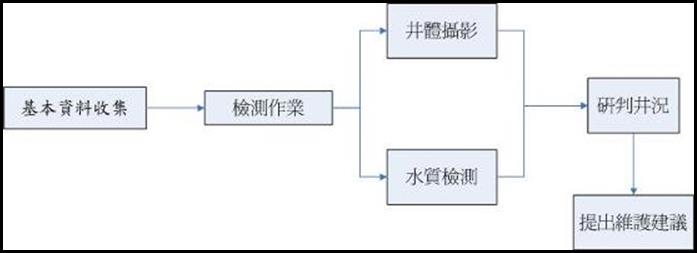

一、前言 各類水井依用途可分為自來水井、水質監測井、地下水觀測井、溫泉井等，受諸多自然環境因素之影響，井管及篩管會產生積垢、阻塞或腐蝕等現象產生。若該等情況持續惡化，將可能導致失去使用目的之功能，而有廢井之虞。因此，為能延長水井之使用年限，確保其功能正常，水井之定期檢測與維護作業是必要的。井體攝影及滯流水質檢測為一般常用之檢測方式，此外，新井建置後更需進行井體攝影檢測，確保施工品質及釐清責任。本文針對井體攝影方式做簡易之說明，水井維護之工作流程如圖1所示。

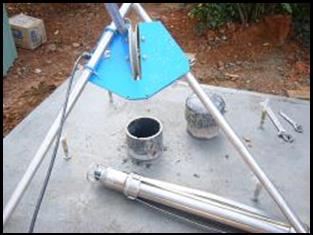

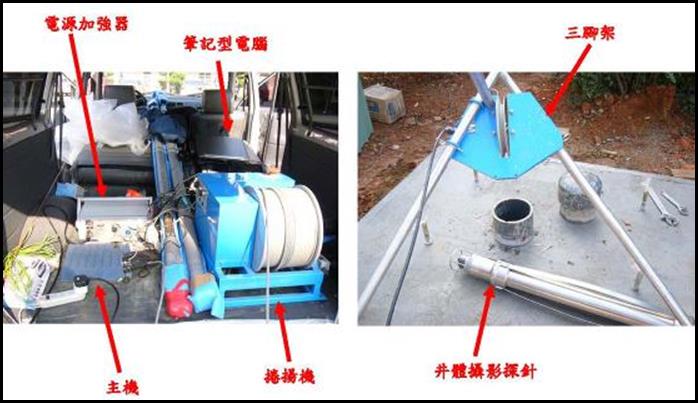

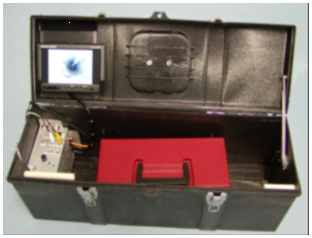

圖1 水井檢測作業流程 二、井體攝影檢測方法 如同內視鏡之原理一般，將攝影鏡頭直接放入井底，直接經由螢幕看到井中之狀況，但在分析上仍須相當之經驗，同時最好先對該井之地層、水質、井體構造，及採樣抽水水色變化等進行了解，才能對井中異常之現象，提出合理的解釋。 三、井體攝影儀器設備 本公司採用英國Robertson Geologging Ltd.生產之地球物理井測設備，包含主機、捲揚機及孔內攝影探針。儀器設備如下所示:
四、檢測作業之注意事項及指標： 靜水位以上井壁是否有破損（尤其井管接頭處），是否有滲水現象。 井水中是否有懸浮物或其它掉落物，及水中透視度。 井壁是否有積垢、腐蝕或變形、破裂。 濾水管是否有積垢、腐蝕或變形、破裂，濾料是否自破裂處逸出。 積垢之種類、形貌、顏色及分佈等現象。 井底是否有泥沙淤積，是否淤淺至濾水管附近。

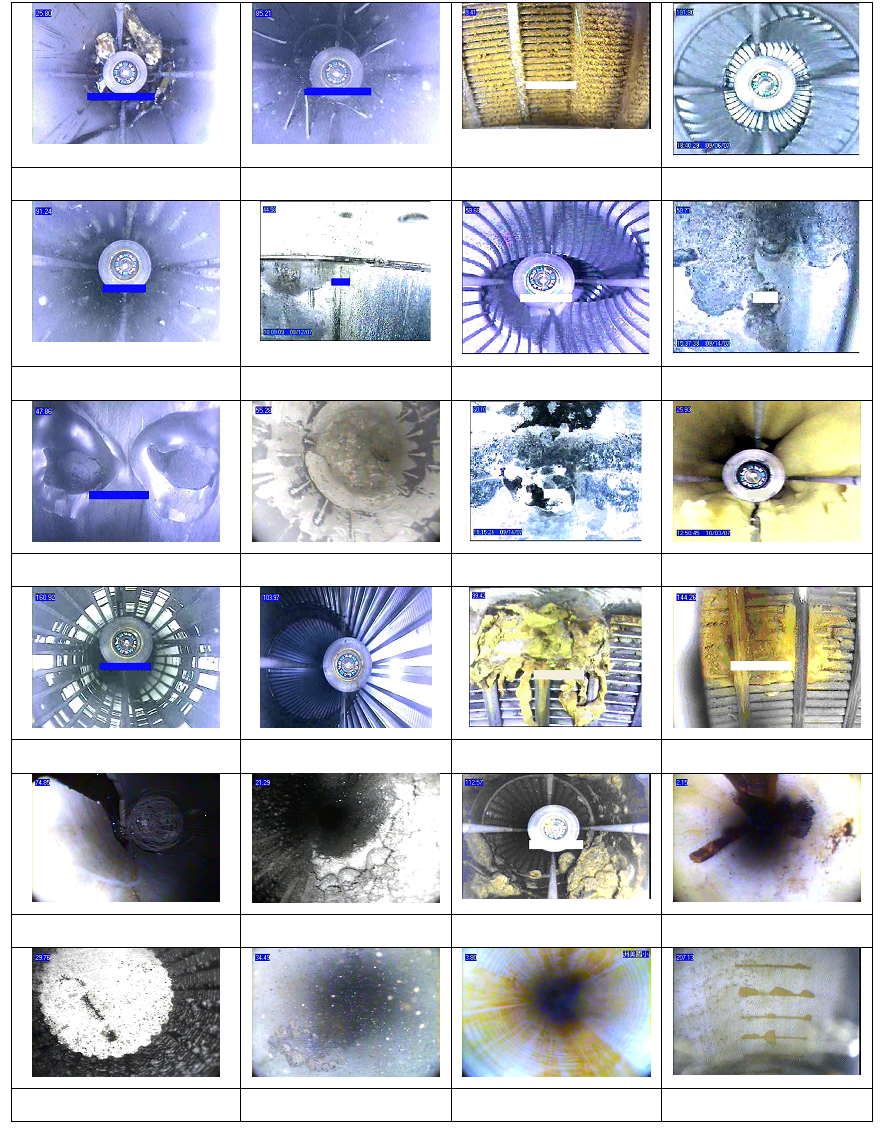

五、常見井體缺失
|
|
異物阻塞 |
|
篩管切縫處施工不良 |
|
黃色積垢 |
|
濾水管扭曲變形 |
|
篩管阻塞
|
|
套管焊接不良 |
|
濾水管扭曲變形 |
|
井壁鏽蝕 |
|
破管 |
|
井底淤積 |
|
井壁鏽蝕 |
|
生物型積垢(黏膜) |
|
完井作業不佳
|
|
井管歪斜 |
|
氧化型積垢 |
|
氧化型積垢 |
|
PVC破管 |
|
鍍鋅鋼破管 |
|
積垢 |
|
異物阻塞 |
|
淤積至濾水管 |
|
腐蝕瘤 |
|

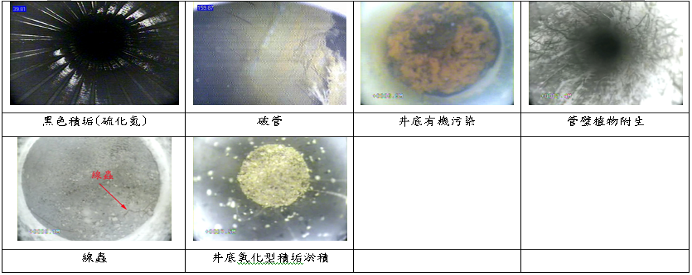

監測井常見積垢 |
|
土垢 |
|

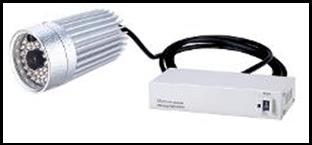

六、井體攝影備品 為能順利於期限內完成各政府單位委辦之計劃或企業委託之案件，針對井體攝影工作項目，本公司備有4套井體攝影儀器設備(表2)，以應各項突發之狀況。計有RG專業精密型井體攝影系統(RG PAN TILT HEAD CAMERA System)一套、Geovision輕便型井體攝影系統兩套及一套本公司自主開發之紅外線井體攝影系統。
|
|

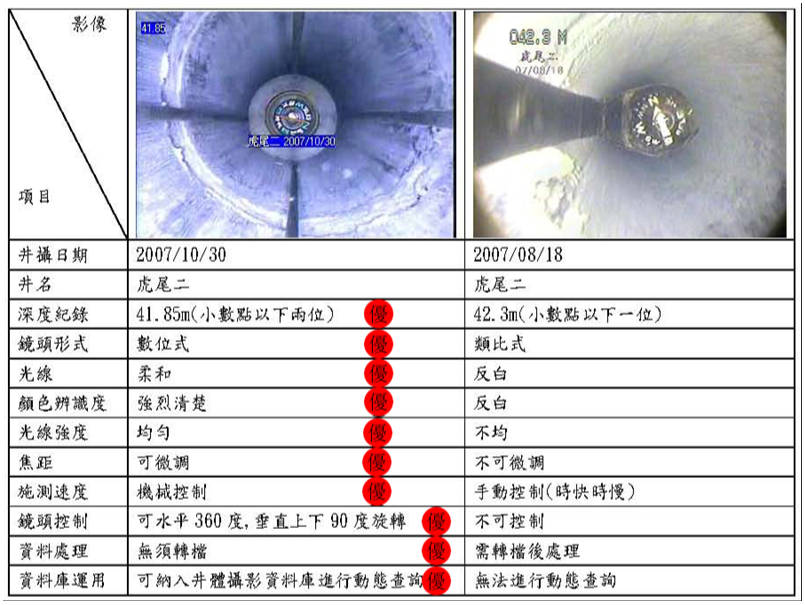

七. 井體攝影影像優劣比較 本公司自有井體攝影設備與傳統井體攝影設備影像比較如下： 表3 井體攝影影像優劣比較表。
|
