地下人工埋藏的金屬物種類繁多，從建築工程的鋼筋、鋼板，到輸配水管、油管、污水管、電纜甚至是傳說中的黃金、白銀等貴重金屬不一而足，目前常見用於探測地下埋藏物的工具不外乎金屬探測器與透地雷達（GPR），探測的深度從金屬探測器約數公分到透地雷達約數公尺之譜，探測深度均無法到達地下十公尺以下，而且透地雷達的探測原理是靠電磁波反射，訊號判讀不易之外也無法針對待測物的金屬特性進行判別，因此對於地下深度超過十公尺以下的金屬埋藏物探測是目前工程界普遍遭遇到的難題，「時間域電磁探測法（TEM）」可克服探測之難處。 時間域電磁探勘法基本原理 時間域電磁探勘法常被稱為暫態電磁技術或瞬變電磁技術，時間域電磁探勘法的基本原理是利用佈於地面上的封閉線圈通入直流電（DC），待其遵守必歐-沙伐（Biot-Savart law）定律分佈之準靜態（quasi-static approximation）磁場（稱為一次磁場）產生並且到達穩定後，突然切斷電流，地下導體會因法拉第感應定律（Faraday’s induction law）而被感應出渦電流（eddy current），導體上的渦電流所產生的磁場，稱為二次磁場，由於發射線圈內的電流已被切斷，所以接收器可在沒有一次磁場的情況下紀錄二次磁場，常用的方式是利用地面上或地下井內之接收線圈受此二次磁場感應產生隨時間衰減的感應電動勢（electromotive force）又稱為感應電位的衰減曲線加以紀錄，因為良導體與不良導體所產生之感應電位衰減速率不同，在空間中各特定測點量取此一感應電位的衰減曲線便可據以判斷地下導體的分佈情形，也由於是在電流切斷後才測量感應電位，所以測量時間越長，可接收到來自越深層且帶有導體訊息的二次磁場，以量測時間長短來決定測深，有別於頻率域電磁(FEM)法是依據頻率低或高決定探測深度，故稱為「時間域電磁探勘法」。
|
|
時間域電磁法探測結果範例圖。 |
|

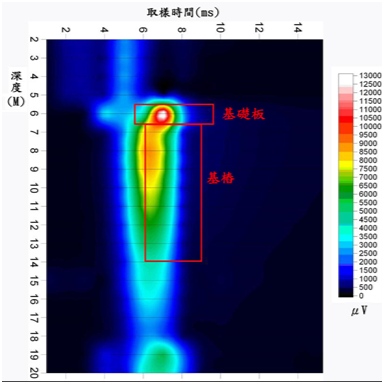

圖1 時間域電磁法井測模式之深度對取 樣時間感應電動勢值分佈圖。 |
|

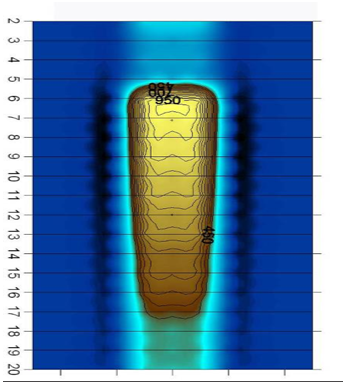

圖2 應電動勢值訊號加強數 值運算結果圖。 |
|
工作照 |
|

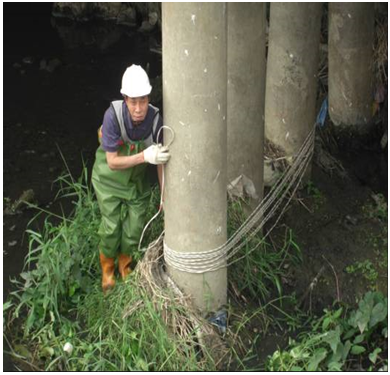

基樁檢測工作照1 |
|

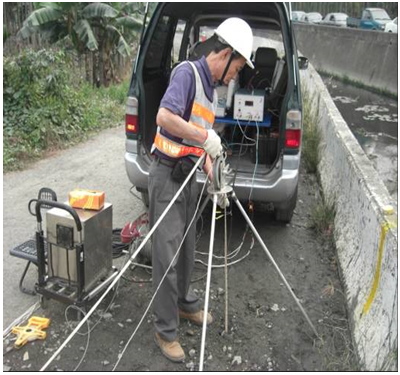

基樁檢測工作照2 |
